某有色金屬工廠設有兩個配電室,已實現多個電表集中拉線部署,且具備RS485通信接口可直接使用?,F(xiàn)要求實現多個電表的數據采集,并將數據轉發到MySQL數據庫形成可視化報表,從而為明析能夠結構、能耗變化、節能效益等工作提供數據支持。對此,物通博聯提供高效可靠的數據采集物聯網解決方案。
一、電表接線配置
1、通過產品說明書或者利用相應的產品配置軟件,獲取設備的串口參數(從站地址、串口號、波特率、數據位、停止位、奇偶校驗)以及電表的表號,根據設備的接線類型在進行接線。以下是某廠家提供的軟件示例:

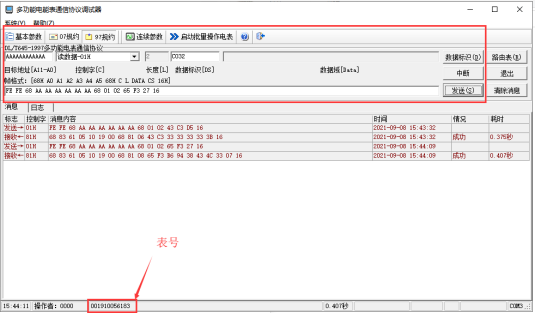

電表用USB轉485串口接入電腦,打開電表配置工具進行獲取參數
二、網關配置
1、電腦與網關通過網線連接,并設置電腦有線網卡的網段為:192.168.2.***網段(如:192.168.2.10)。網關與電表通過485線連接。
2、打開瀏覽器登錄網關配置界面,網關默認IP地址:192.168.2.1。
3、網關LAN網口IP地址可登陸網關WEB管理界面:網絡-LAN內網地址中修改。

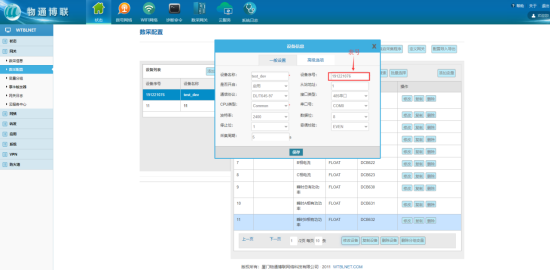

4、網關---數采配置---添加設備---添加變量---重啟采集程序并生效新的配置。
三、轉發數據庫配置

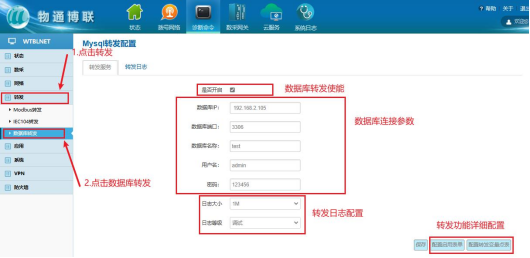

1、登錄網關后臺,進入數據庫配置界面

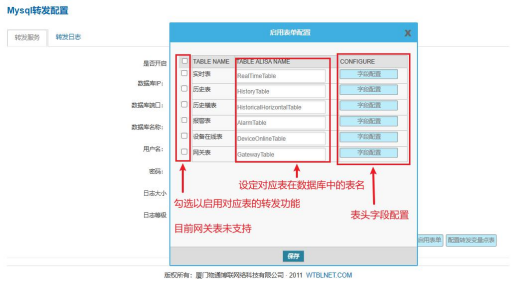

2、配置啟用表單,勾選以啟用對應表的轉發功能,并且可以設置表名稱以及表頭字段名稱

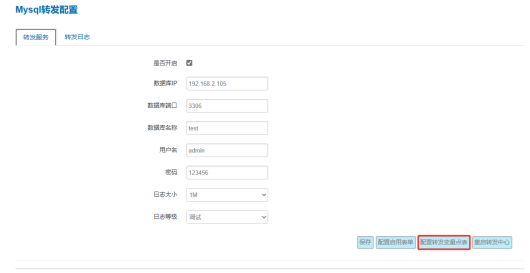

3、配置轉發變量點表,也可進入歷史橫表字段配置

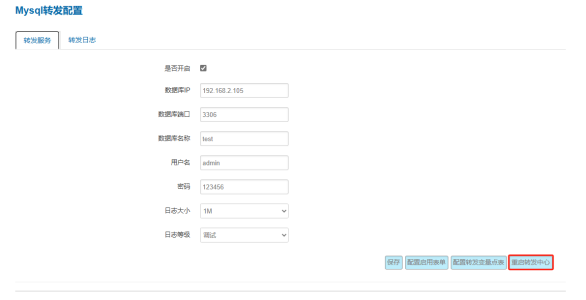

4、配置完成后,點擊“重啟轉發中心”,使配置生效
