物通博聯工業智能網關快速實現OPC UA協議設備數據采集

時間：2024-01-12 13:34:44

OPC UA協議是工業物聯網中十分重要且常見的通信協議，實現不同設備、機器和系統之間數據通信和實時交互，在工業領域中廣泛使用。物通博聯工業智能網關不僅支持本地部署同時支持遠程云平臺部署，還可實現對OPC UA協議設備進行數據采集、邊緣計算、遠程監控、遠程組態應用以及數據分析。

工具/材料：

電腦、線材（網線、串口線）；

物通博聯工業智能網關；

OPC UA 協議設備。

操作步驟

連接設備

電腦與網 關 通過網 線連接，并設 置電腦以太網 卡（本地連接）的 IP 為： 192.168.2.X（例如：192.168.2.10）。

打開瀏覽器，在地址欄輸入網關 LAN 口 IP 地址（默認為 192.168.2.1），網關配置界面登陸密碼：123456。

配置網關 LAN 口 IP （默認為 192.168.2.1），使網關和 OPC UA 設備處于同一網段（修改方法：在瀏覽器中輸入網關 LAN 口 IP 地址，可登陸網關 WEB管理界面，在“網絡”->“LAN 內網”-> “IPv4 地址”中修改網關 LAN 口 IP 地址）。

設備通過網線連接網關 LAN 口。

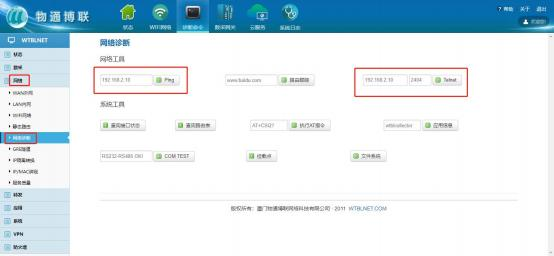

進 入網 關 WEB 界面，在 “ 網 絡 ” -> “ 網 絡 診斷 ” 界面中，通過 Ping 和 Telne t 可測試網關是否和 OPC UA 設備正常連接。

數采配置

1、添加設備

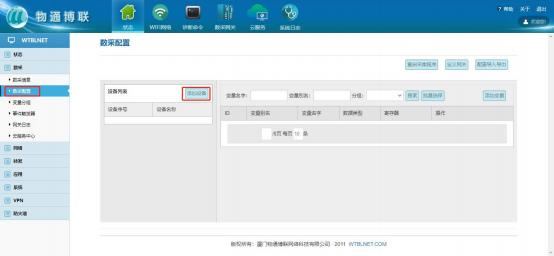

登錄網關管理界面，點擊數采->數采配置->添加設備。

2、設備配置

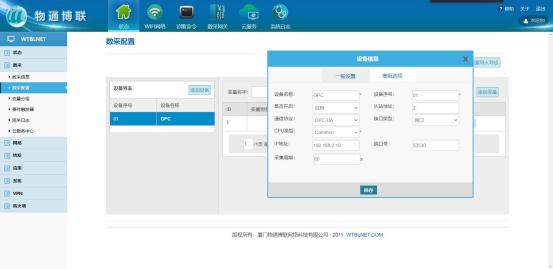

輸入設備名稱（任意），設備序號（任意，注意同一網關下的設備序號不能重復），從站地址（設備站號），通信協議（OPC UA），IP 地址（設備 IP 地址）以及端口號（設備端口號），采集周期根據自身需求設置，然后點擊保存。

3、變量配置

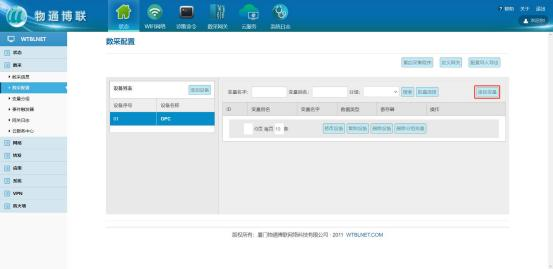

根據 OPC UA 設備點表，添加需要采集的數據點，可以單個添加，也可以批量導入 Exce l。

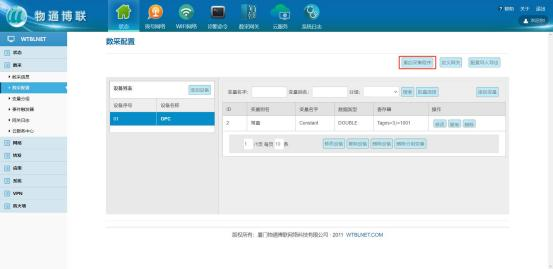

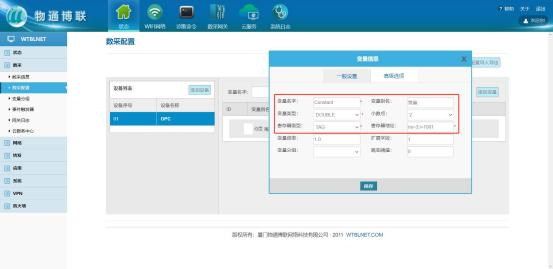

填寫點位相關信息，變量名（任意），變量別名（任意），變量類型（根據點位數據類型選擇，具體可查看網關支持的數據類型），寄存器類型（固定選擇TAG）以及寄存器地址（NodeId，例如 ns=3;i=1001），然后點擊保存。
